Escaneo Láser 3D
La Digitalización de la Realidad
Precisión, Eficiencia y el Futuro del Modelado Digital
Introducción al Escaneo con Láser 3D El escaneo con láser 3D
El escaneo con Láser 3D, también conocido como LiDAR (Light Detection and Ranging) en contextos de escaneo terrestre, es una tecnología que utiliza haces de láser para medir distancias con alta precisión y generar modelos digitales tridimensionales de objetos, estructuras o entornos. Esta técnica captura millones de puntos de datos en forma de una "nube de puntos" (point cloud), que representa la geometría exacta de la superficie escaneada. Es ampliamente utilizada en campos donde la precisión y la documentación detallada son cruciales, como la ingeniería y la arquitectura. A diferencia de métodos tradicionales como mediciones manuales o fotogrametría, el escaneo láser ofrece velocidad y exactitud submilimétrica, reduciendo errores humanos y tiempos de trabajo.

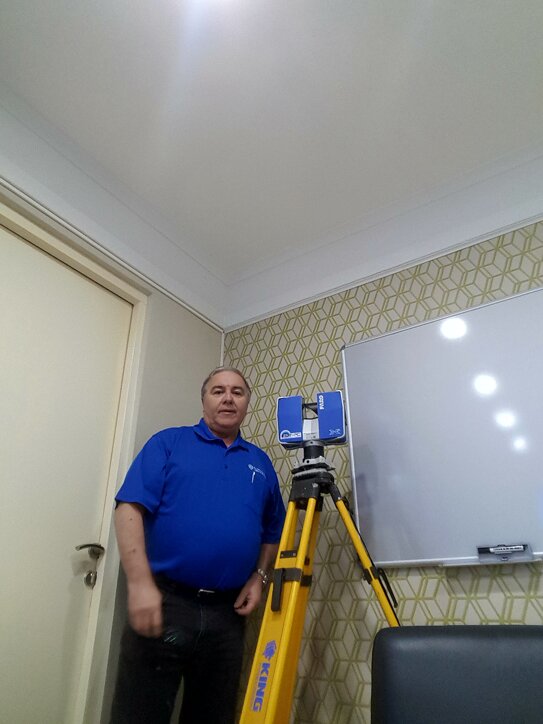

Cómo Funciona el Escaneo con Láser 3D
Técnicamente, el proceso se basa en el principio de medición de distancias mediante láser. Aquí va una explicación paso a paso:
- Emisión de Láser: El escáner emite pulsos de luz láser hacia el objeto o entorno. Estos pulsos viajan a la velocidad de la luz.
- Medición de Distancia: Se calcula la distancia midiendo el tiempo que tarda el láser en rebotar y regresar (método de tiempo de vuelo, TOF) o analizando el cambio de fase en la onda láser (método de fase-shift). Precisión típica: 1-5 mm.
- Captura de Datos: El escáner rota o usa espejos para barrer el área, registrando coordenadas X, Y, Z para cada punto. Puede capturar hasta 2 millones de puntos por segundo.
- Procesamiento: Los datos crudos forman una nube de puntos, que se procesa con software (como Autodesk ReCap o Leica Cyclone) para crear modelos 3D, mallas o BIM (Building Information Modeling).
- Este proceso no es invasivo y se realiza desde una posición fija o móvil, integrando a menudo GPS o IMU para georreferenciación.
.jpeg "dscn0103 (2).jpeg")
APLICACIONES Y PROCEDIMIENTO DEL ESCÁNEO LÁSER EN 3D

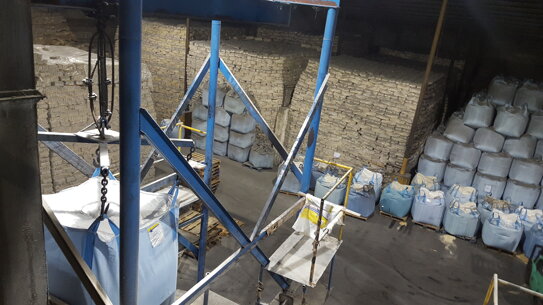

Industria Petroquímica y Electromecánica

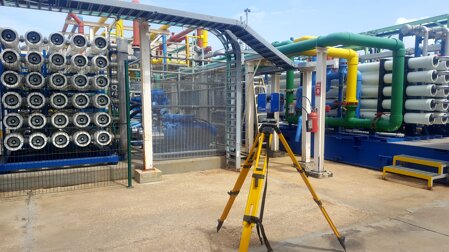

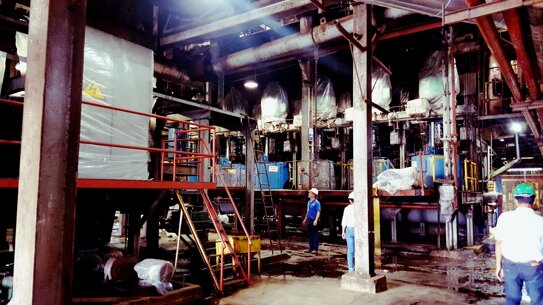

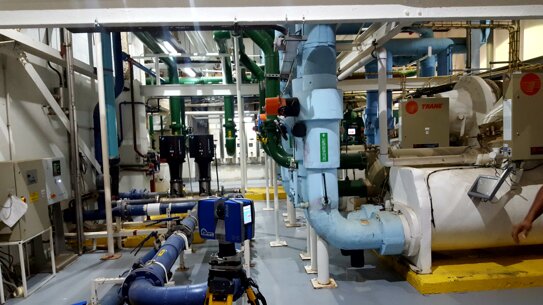

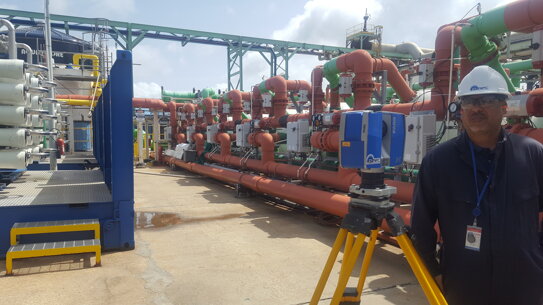

Enorme ventaja en la obtención de modelos “As Is” y “As Built” para la construcción y mantenimiento de plantas, Refinerías, Industrias pesadas y semipesadas,
Topografía y Geodesia
Son muchas las aplicaciones donde esta tecnología está tomando una relevancia importante. Desde un levantamiento, hasta el control de presas, el láser escáner se presenta como un método que aporta una información brutal del terreno. Es por ello que su valor añadido al levantamiento tradicional hace como una tecnología con gran futuro y desarrollo.
Túneles
Esta tecnología ha permitido una ventaja para la construcción y mantenimiento de túneles, ya que la recogida masiva de datos permite el registro y control de la superficie perforada con una alta precisión. Permite representar de manera fiable y rápida los perfiles obtenidos y la totalidad de elementos que pueden encontrarse en el túnel una vez terminado.
Estructuras
Es uno de los usos aplicados a la representación 3D de edificios más eficientes y que reportan una precisión muy alta. La recogida de imágenes hace que esta tecnología consiga un modelo de la fachada acorde con la realidad y con un detalle de los elementos constituyentes difícil de obtener con otras tecnologías.
Patrimonio Histórico
El láser escáner ha conseguido en este aspecto una solución eficaz y productiva para el control y seguimiento de elementos de patrimonio, dada su alta precisión en la recogida de puntos. Así, esta tecnología representa un beneficio enorme en la documentación de bienes patrimoniales, rápida, eficaz y que no requiere un contacto directo de los objetos
Alineación
Aumentar el rendimiento de la maquinaria y reducir el tiempo de inactividad causado por una alineación incorrecta.
Análisis de escenas del crimen
Reunir rápidamente pruebas forenses en 3D para el análisis de escenas del crimen con estos productos.
Análisis dimensional
Hacer mediciones con rapidez, realizar inspecciones y garantizar que se cumplan las tolerancias requeridas.
BIM
Capturar datos 3D para el diseño de edificios en todos los estadios de la construcción con las soluciones BIM.
Calibración de máquinas
Seguridad de que las máquinas están calibradas y que funcionan óptimamente.
Calibración de robots
Calibración in situ con la precisión de los robots con MMC portátiles.
Construcción de utensilios
Comprobar la precisión dimensional de las herramientas con MMC portátiles.
Documentación conforme a obra
Digitalice y documente las condiciones reales de una construcción con la tecnología de escaneado láser.
Gestión de activos e instalaciones
Documentar las instalaciones y sus activos en 3D para garantizar que los diseños sean lógicos y eficientes.
Ingeniería inversa
Crear modelos CAD de conceptos de diseño o piezas de recambio.
Inspección basada en CAD
Identificar rápidamente desviaciones de los datos CAD nominales.
Inspección de entrada
Evitar que piezas que no cumplen las tolerancias lleguen al ensamblaje, con soluciones de inspección de calidad de entrada.
Inspección de piezas grandes
Obtener fácilmente mediciones de piezas grandes.
Inspección de primeros artículos
Garantizar que las primeras piezas cumplen las especificaciones y tolerancias.
Inspección durante el proceso
Inspeccionar piezas durante el proceso directamente en la máquina que las produce.
Inspección sin contacto
Con estas soluciones de productos de FARO capture formas complejas y de formas libres como nubes de puntos y sin contacto alguno.
- Reconstrucción de accidentes
Realizar investigaciones de accidentes de forma rápida y precisa con la tecnología de escaneado láser 3D de FARO.
- Simulación virtual
Virtualizar escenarios completos, personajes y objetos para usarlos en videojuegos y películas con estas soluciones de FARO.
Principales beneficios de esta tecnología en el entorno industrial:
- Precisión y Calidad de Datos
Captura de la realidad: Crea una "nube de puntos" exacta que representa las condiciones reales ("As-Built") de una planta o estructura, no solo lo que dicen los planos antiguos.
- Reducción de errores: Elimina los errores humanos típicos de las mediciones manuales con cinta métrica o distanciómetros.
Ahorro de Tiempo y Costos
- Velocidad de captura: Un escáner láser puede capturar millones de puntos por segundo, midiendo áreas complejas en minutos en lugar de días.
- Menos visitas al sitio: Al capturar todo el entorno de una sola vez, se evita tener que volver a la obra porque "faltó una medida".
- Seguridad Mejorada
- Medición remota: Permite medir zonas peligrosas, de difícil acceso, o a gran altura sin necesidad de que el operario se exponga físicamente (sin andamios ni grúas).
- Entornos hostiles: Ideal para zonas con altas temperaturas o radiación donde la permanencia humana debe ser mínima.
- Integración con BIM y Diseño (Ingeniería Inversa)
- Modelado 3D: La nube de puntos se exporta directamente a software CAD o BIM (como Revit o AutoCAD) para crear gemelos digitales.
- Detección de interferencias (Clash Detection): Antes de instalar una tubería nueva, se puede simular en el modelo 3D para ver si chocará con estructuras existentes, evitando costosos retrabajos durante la construcción.
- Documentación y Gestión de Activos
- Registro histórico: Genera un archivo digital permanente del estado de una instalación en un momento específico.
- Análisis de deformaciones: Útil para monitorear si un tanque o estructura se ha movido o deformado con el tiempo comparando escaneos de diferentes fechas.
